Los Thread Ring Gages se utilizan para verificar y calibrar las roscas en un diámetro externo. Al igual que muchos otros medidores de hilo, estos medidores utilizan los métodos GO y NO GO para determinar si los hilos están dentro de la tolerancia o la clase de ajuste. Ofrecemos medidores de anillo de rosca en clases de ajuste 2A y 3A para medidores en pulgadas y están hechos para una tolerancia X. La clase de ajuste 2A se usa para piezas que no requieren alta precisión, como los pernos estándar que se usan para electrodomésticos y productos similares. La clase 3A se utiliza para piezas de máquinas muy precisas y productos de alta calidad. Los calibres de anillo de rosca de la Serie Unificada están disponibles en UNC, UNF, UNEF y especiales. Los medidores métricos se ofrecen en tolerancia X y Clase 6G.
ACME Thread Ring Gages: ACME Threads are used for translation motion in machine tools like lead screws where rapid movement is required or in screw jacks, where load to be shared is more. WESTport Gage provides a complete line of standard and special General Purpose ACME GO/NO GO Thread Ring Gages in compliance with ASME B1.5 – 1997. Acme Thread Ring Gages are used to gage an external threaded product. There are three classes of fit for ACME General Purpose thread gages; 2G, 3G and 4G.
Taperpipe Thread Ring Gages: NPT THREADS are used in general purpose application of pipe assembly, where a pressure tight joint of pipes is made, by making the pipes wrench tight using a sealing compound. NPT L1 taper pipe ring gages are used to check external threaded parts. NPT L1 rings inspect the functional size or hand tight engagement of the pipe, nipple or male threads. NPTF L1 ring gages are used to check external threaded parts. NPTF L1 ring gages inspect the functional size or hand tight engagement of the pipe, nipple or male threads. NPTF gages are used to inspect pipe threads that are used in Dryseal applications NPTF (Dryseal) NPTF 6 step ring gages check the crest truncation or profile of the external threads and are used in conjunction or relationship with the L1 ring.
Straight Pipe Thread Ring Gages: Las roscas están diseñadas para uniones mecánicas libres
Thread Ring Gages: Los calibres de anillo de rosca son ajustables y se utilizan para medir las roscas en un diámetro exterior (OD) para garantizar que las roscas estén dentro de sus límites de tolerancia diseñados.
ANPT Thread Ring Gages: Los medidores de anillo de rosca ANPT están diseñados para usarse en tuberías, anillos, accesorios y dispositivos similares en componentes y equipos aeronáuticos que requieren una junta de rosca sellada y donde las roscas y juntas rectas.

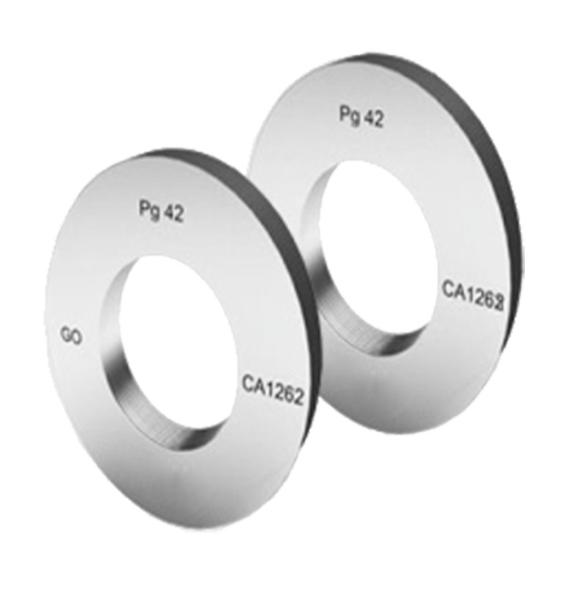

Pg Conduit Thread Ring Gages: Comprueba las roscas de los accesorios de tubería utilizados para el cableado eléctrico. Los anillos de rosca del conducto de acero de Pg se fabrican según DIN 40431
Miniature Thread Ring Gages: Los medidores de anillo de rosca de tornillo miniatura unificados están diseñados para su uso en relojes, instrumentos y mecanismos en miniatura. Proporcionan una gama completa de medidores de anillo de rosca en miniatura unificados según la norma americana B1.10M 2004 y la recomendación ISO equivalente.
Envíenos un mensaje para cotizar la medida que requiere.
